Produktbeschreibung

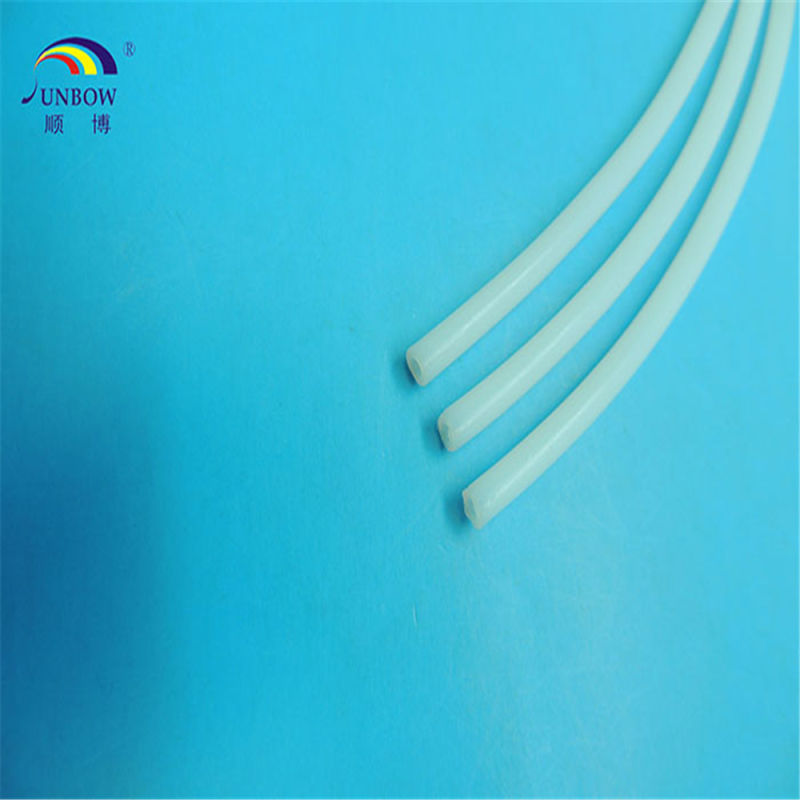

PTFE Rohr fü R 3D Rohrleitung des Drucker-PTFE
Modellnummer: SB-PTFE
Arbeitstemperatur: - 80º C~+260º C
Verbrauch
PTFE Gefä ß Fertigung durch Strangpresß Lingprozeß Mit importiertem Harz der Qualitä Ts PTFE. Es hat ausgezeichneten Hochtemperaturwiderstand, Hochspannungswiderstand, Abnutzungswiderstand und selbstschmierende Eigenschaften. Es am meisten benutzt in den mechanischen Industrien, elektronische und elektrische Produkte, Kraftfahrzeug, Aerospace, chemische Industrie, Kommunikationen etc.
Eigenschaften
1. Ausgezeichnetes rostfestes (anti-acid/alkalisch/Chemikalie/Ö L);
2. Hochspannungswiderstand (45kv/mm)
Bedingung
| Feld | Standard | Feld | Standard |
| Relative Dichte | 2.14~2.20 | Schmelzpunkt (º C) | 327 |
| Dehnfestigkeit (MPa) | ≥ 25 | Betriebstemperatur (0C) | - 80~260 |
| Ausdehnungs-Ertrag-Stä Rke (MPa) | ≥ 11 | Sauerstoffindex (%) | > 90 |
| Dehnung (%) | ≥ 300 | Wasser-Absorption (%) | < 0.01 |
| Lichtbogen-Widerstand | > 300 | Linearer Dynamicdehnungs-Koeffizient (× 105/º C) 21~1000C | 10 |
| Ufer-Hä Rte (d) | 59~63 | Zusammenbruchstä Rke (kv/mm) | ≥ 45 |
| Datenträ Gerwiderstand (Ω . Cm) | 1× 1016 |
Abmessung
| AWG-Lehre | Identifikation. (mm) | O. D. (mm) (S) | O. D. (mm) (T) | O. D. (mm) (L) | Standardpaket |
| (Messinstrument/Rolle) | |||||
| 30 | 0.30± 0.10 | 0.80± 0.10 | 0.70± 0.10 | 0.64± 0.10 | 305 |
| 28 | 0.38± 0.10 | 0.88± 0.10 | 0.78± 0.10 | 0.72± 0.10 | 305 |
| 26 | 0.46± 0.10 | 0.96± 0.10 | 0.86± 0.10 | 0.80± 0.10 | 305 |
| 24 | 0.56± 0.10 | 1.16± 0.10 | 1.06± 0.10 | 0.90± 0.10 | 305 |
| 23 | 0.66± 0.10 | 1.26± 0.10 | 1.16± 0.10 | 1.00± 0.10 | 305 |
| 22 | 0.71± 0.10 | 1.31± 0.10 | 1.21± 0.10 | 1.05± 0.10 | 305 |
| 21 | 0.81± 0.10 | 1.41± 0.10 | 1.31± 0.10 | 1.15± 0.10 | 305 |
| 20 | 0.86± 0.10 | 1.66± 0.10 | 1.46± 0.10 | 1.20± 0.10 | 305 |
| 19 | 0.96± 0.20 | 1.76± 0.20 | 1.56± 0.20 | 1.30± 0.20 | 200 |
| 18 | 1.07± 0.20 | 1.87± 0.20 | 1.67± 0.20 | 1.41± 0.20 | 200 |
| 17 | 1.19± 0.20 | 1.99± 0.20 | 1.79± 0.20 | 1.53± 0.20 | 200 |
| 16 | 1.34± 0.20 | 2.14± 0.20 | 1.94± 0.20 | 1.68± 0.20 | 153 |
| 15 | 1.50± 0.20 | 2.30± 0.20 | 2.10± 0.20 | 1.84± 0.20 | 153 |
| 14 | 1.68± 0.20 | 2.48± 0.20 | 2.28± 0.20 | 2.08± 0.20 | 100 |
| 13 | 1.93± 0.20 | 2.73± 0.20 | 2.53± 0.20 | 2.33± 0.20 | 100 |
| 12 | 2.16± 0.25 | 2.96± 0.25 | 2.76± 0.25 | 2.56± 0.25 | 100 |
| 11 | 2.41± 0.25 | 3.21± 0.25 | 3.01± 0.25 | 2.81± 0.25 | 150 |
| 10 | 2.69± 0.25 | 3.49± 0.25 | 3.29± 0.25 | 3.09± 0.25 | 150 |
| 9 | 3.00± 0.25 | 4.00± 0.25 | 3.80± 0.25 | 3.40± 0.25 | 150 |
| 8 | 3.38± 0.25 | 4.38± 0.25 | 4.18± 0.25 | 3.78± 0.25 | 100 |
| 7 | 3.76± 0.25 | 4.76± 0.25 | 4.56± 0.25 | 4.16± 0.25 | 100 |
| 6 | 4.22± 0.25 | 5.22± 0.25 | 4.92± 0.25 | 4.80± 0.25 | 100 |
| 5 | 4.72± 0.25 | 5.72± 0.25 | 5.42± 0.25 | 5.32± 0.25 | 50 |
| 4 | 5.28± 0.30 | 6.28± 0.30 | 6.02± 0.30 | 5.88± 0.25 | 1 |
| 3 | 5.94± 0.30 | 6.94± 0.30 | 6.74± 0.30 | 6.54± 0.25 | 1 |
| 2 | 6.68± 0.30 | 7.68± 0.30 | 7.48± 0.30 | 7.28± 0.25 | 1 |
| 1 | 7.46± 0.30 | 8.46± 0.30 | 8.26± 0.30 | 8.06± 0.25 | 1 |
| 0 | 8.38± 0.30 | 9.38± 0.30 | 9.18± 0.30 | 8.98± 0.25 | 1 |
Spezielles starkes Gefä ß Der Wandstä Rke PTFE mit Wandstä Rke 0.5mm, 1mm, 1.5mm, 2mm
| Innerer Durchmesser | O. D. (mm) WT=0.5mm | O. D. (mm) WT=1mm | O. D. (mm) WT=1.5mm | O. D. (mm) WT=2.0mm |
| 1 | 2± 0.10 | 3± 0.10 | 4± 0.10 | 5± 0.10 |
| 2 | 3± 0.10 | 4± 0.10 | 5± 0.10 | 6± 0.10 |
| 3 | 4± 0.10 | 5± 0.10 | 6± 0.10 | 7± 0.10 |
| 4 | 5± 0.10 | 6± 0.10 | 7± 0.10 | 8± 0.10 |
| 5 | 6± 0.10 | 7± 0.10 | 8± 0.10 | 9± 0.10 |
| 6 | 7± 0.10 | 8± 0.10 | 9± 0.10 | 10± 0.10 |
| 7 | 8± 0.10 | 9± 0.10 | 10± 0.10 | 11± 0.10 |
| 8 | 9± 0.10 | 10± 0.10 | 11± 0.10 | 12± 0.10 |
| 9 | 10± 0.20 | 11± 0.20 | 12± 0.20 | 13± 0.20 |
| 10 | 11± 0.20 | 12± 0.20 | 13± 0.20 | 14± 0.20 |
| 11 | 12± 0.20 | 13± 0.20 | 14± 0.20 | 15± 0.20 |
| 12 | 13± 0.20 | 14± 0.20 | 15± 0.20 | 16± 0.20 |
| 14 | 15± 0.20 | 16± 0.20 | 17± 0.20 | 18± 0.20 |
Farbe: Standardfarbe ist, andere kö Nnte nach Bedingungen angegeben werden natü Rlich
